Descrição do Produto

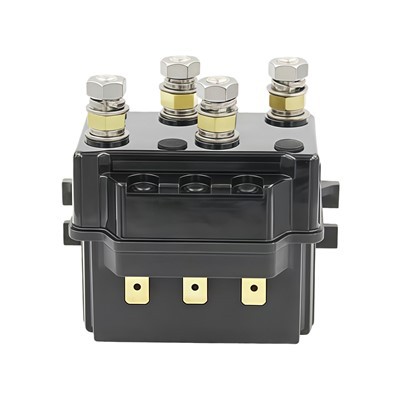

ADC 100 -D- CS DC88P 12V / 24V / 36V / 48V / 60V / 72V / 84V / 120VDC 100 A 2NO + 2NC DPDT Longo -Tempo Dever Parafuso Conexão Para Winch DC Inversão Contacto r
A série de contatores ADC100-D-CS foi projetada para cargas de corrente contínua, particularmente motores usados em veículos elétricos, como caminhões industriais. O ADC100-D-CS é uma construção monobloco, resultando em um compacto design compacto que é compatível com sistemas de controle eletrônicos modernos. Desenvolvido para cargas ininterruptas, é adequado para a comutação de cargas Resistivas, Capacitivas e Indutivas. É selado a IP67 oferecendo assim uma maior protecção contra ambientes adversos, tais como água ou poeira.
Corrente interrompida - abertura e fechamento em carga com comutação freqüente (resulta em maior resistência de contato). • Corrente ininterrupta - requisitos de comutação de carga não ou raros (mantém uma menor resistência de contato).
Tem obro quebrar os contatos principais com as pontas de contato da liga de prata, que são resistentes à solda, duramente e têm a condutividade excelente. Os terminais de parafusos principais M8 podem ser configurados de várias maneiras para se adequarem à aplicação. As conexões da bobina são por meio de pás de 6,3 mm ea montagem é feita através do suporte fornecido e pode ser horizontal ou vertical, quando vertical os pinos de contato M8 devem apontar para cima. Se o requisito for para orientação para baixo, podemos ajustar o contator para compensar isso.
| Marca: AK / AOKAI Nome: DC Inversor Contator Modelo: ADC100 -DC S / DC88P Tensão avaliado: DC12V / 24V / 36V / 48V / 60V / 72V / 84V / 120V etc. Corrente nominal: 10 0A Trabalho: Contínuo Modo de Conexão: Tipo de Parafuso |  |
ESPECIFICAÇÃO
Tensão nominal da bobina | DC12V, 24V, 36V, 48V, 60V, 72V, 84V, 120V etc. |
Corrente nominal do circuito principal (A) | Contínuo 100A |
Falha de tensão de contato do circuito principal (carga: 100A) | ≤80mV |
Sob (20 ± 5) ℃, Tensão de Resfriamento | ≤ 70% |
Sob (20 ± 5) ℃, Tensão de Saída de Resfriamento | ≥ 5%, ≤ 40% |
Flutuação Aceitável Faixa de Voltagem da Bobina | ± 20% |
Pull-in Time (N / O Contatos para fechar) | ≤ 30ms |
Tempo de desativação (N / O Contatos a serem abertos) | ≤20ms |
O tempo máximo de desconexão dos contatos | ≤ 5ms |
Resistência de isolamento | ≥50MΩ |
Rigidez dielétrica | 50Hz / 60Hz 1000VAC / 1min |
Corrente de sobrecarga | ≤ 7Ie, ≤ 1s |
Consumo de potência da bobina (W) | Contínuo≤10.0W |
Vida elétrica | Contínuo 30.000 vezes |
Vida Mecânica | 300 mil vezes |
Modo de trabalho | Contínuo |
Formulário de Contato | 2 NO e 2 NC |
Material de contato | AgCdO / AgCuO |
Iniciar atual | ≤4A |
Padrão Técnico | GB14048.4-2010 |
AMBIENTE DE USO
Altitude | ≤2Km | Temperatura ambiente | -25 ~ + 55 ℃ |
Grau de Proteção Internacional | IP67 | Tipo de instalação | III |
Maneira de instalar | Qualquer | Vibração | 2,5 g (5 ~ 50) Hz |
Impacto | 50g, 11ms (onda semi-senoidal) | ||
DIAGRAMA ESQUEMÁTICO
DIAGRAMA DE INSTALAÇÃO
