Descrição do Produto

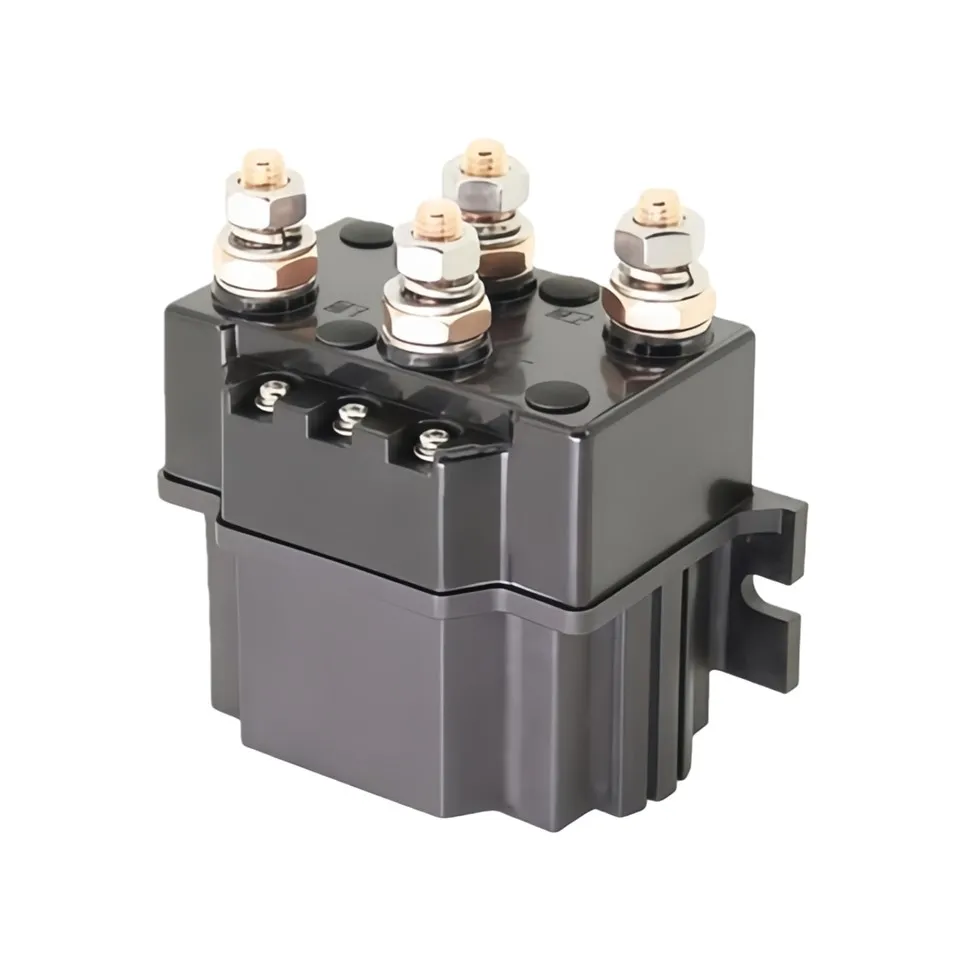

ADC 100 -D- CP DC88P 12V / 24V / 36V / 48V / 60V / 72V / 84V / 120VDC 100 A 2NO + 2NC DPDT Longo - Conexão da inserção do dever do tempo para a CC do guincho que inverte Contacto r
Aplicação:
O tipo de contator de inversão do motor ADC100-D-CP foi projetado para cargas de corrente contínua, particularmente motores usados em veículos elétricos, como caminhões industriais. É uma construção monobloco, resultando em um design compacto puro que é compatível com sistemas de controle eletrônicos modernos. Desenvolvido para cargas ininterruptas, este contator é adequado para comutação de Cargas Resistivas, Capacitivas e Indutivas. É selado a IP67 oferecendo assim uma maior protecção contra ambientes adversos, tais como água ou poeira.
Corrente interrompida - abertura e fechamento em carga com comutação freqüente (resulta em maior resistência de contato) Corrente ininterrupta - requisitos de comutação de carga não ou raros (mantém uma menor resistência de contato)
| Marca: AK / AOKAI Nome: DC Inversor Contator Modelo: ADC100 -D- CP / DC88P Tensão avaliado: DC12V / 24V / 36V / 48V / 60V / 72V / 84V / 120V etc. Corrente nominal: 10 0A Trabalho: Contínuo |
|
ESPECIFICAÇÃO
Tensão nominal da bobina | DC12V, 24V, 36V, 48V, 60V, 72V, 84V, 120V etc. |
Corrente nominal do circuito principal (A) | Contínuo 100A |
Falha de tensão de contato do circuito principal (carga: 100A) | ≤80mV |
Sob (20 ± 5) ℃, Tensão de Resfriamento | ≤ 70% |
Sob (20 ± 5) ℃, Tensão de Saída de Resfriamento | ≥ 5%, ≤ 40% |
Flutuação Aceitável Faixa de Voltagem da Bobina | ± 20% |
Pull-in Time (N / O Contatos para fechar) | ≤ 30ms |
Tempo de desativação (N / O Contatos a serem abertos) | ≤20ms |
O tempo máximo de desconexão dos contatos | ≤ 5ms |
Resistência de isolamento | ≥50MΩ |
Rigidez dielétrica | 50Hz / 60Hz 1000VAC / 1min |
Corrente de sobrecarga | ≤ 7Ie, ≤ 1s |
Consumo de potência da bobina (W) | Contínuo≤10.0W |
Vida elétrica | Contínuo 30.000 vezes |
Vida Mecânica | 300 mil vezes |
Modo de trabalho | Contínuo |
Formulário de Contato | 2 NO e 2 NC |
Material de contato | AgCdO / AgCuO |
Iniciar atual | ≤4A |
Padrão Técnico | GB14048.4-2010 |
AMBIENTE DE USO
Altitude | ≤2Km | Temperatura ambiente | -25 ~ + 55 ℃ |
Grau de Proteção Internacional | IP67 | Tipo de instalação | III |
Maneira de instalar | Qualquer | Vibração | 2,5 g (5 ~ 50) Hz |
Impacto | 50g, 11ms (onda semi-senoidal) | ||
DIAGRAMA ESQUEMÁTICO
DIAGRAMA DE INSTALAÇÃO
