Descrição do Produto

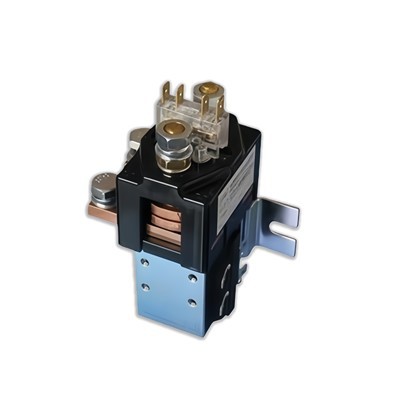

ASW50 12V / 24V / 36V / 48V / 60V / 72V / 84V / 120VDC 50A Uso d Para Veículos Elétricos e Máquinas de Engenharia AOKAI DC Contactor
O ASW50 é um contator em miniatura de um pólo. É de pé livre e compacto. É concebido para a corrente de carga nominal ininterrupta que é de 50 ampères. A tensão nominal da bobina pode ser personalizada de 12VDC a 120VDC conforme necessário. O formulário de contato do circuito principal é 1NO (um normalmente aberto) ou 1NC (normalmente fechado). O ASW50 caracteriza um único pólo que quebra os contatos principais duplos com as pontas da liga de prata, que são resistentes à solda, duramente e têm a condutividade excelente. A vida elétrica de ASW50 é 2 mil vezes ea vida mecânica é 300 mil vezes. O ASW50 é adequado para a comutação de cargas resistivas, cargas capacitivas e cargas indutivas.
As aplicações típicas do ASW50 incluem a troca de pequenos motores de tração, conjuntos de potência hidráulica e pequenos motores elétricos de guincho.
| Marca: AK / AOKAI Nome: DC Contactor Modelo: ASW50 / SW50 Tensão avaliado: DC12V / 24V / 36V / 48V / 60V / 72V / 84V / 120V etc. Corrente Nominal: 50ADimensão: 33 * 36 * 88 ( mm ) Peso: Cerca de 200g |
|
ESPECIFICAÇÃO
Tensão nominal da bobina | DC12V, 24V, 36V, 48V, 60V, 72V, 84V, 120V etc. |
Corrente nominal do circuito principal (A) | 50A |
Falha de tensão de contato do circuito principal (carga: 100A) | ≤80mV |
Sob (20 ± 5) ℃, Tensão de Resfriamento | ≤ 70% |
Sob (20 ± 5) ℃, Tensão de Saída de Resfriamento | ≥ 5%, ≤ 40% |
Flutuação Aceitável Faixa de Voltagem da Bobina | ± 20% |
Pull-in Time (N / O Contatos para fechar) | ≤ 30ms |
Tempo de desativação (N / O Contatos a serem abertos) | ≤20ms |
O tempo máximo de desconexão dos contatos | ≤ 5ms |
Resistência de isolamento | ≥50MΩ |
Rigidez dielétrica | 50Hz / 60Hz 1000VAC / 1min |
Corrente de sobrecarga | ≤ 7Ie, ≤ 1s |
Consumo de potência da bobina (W) | ≤ 7,0 W |
Vida elétrica | 20.000 vezes |
Vida Mecânica | 300 mil vezes |
Modo de trabalho | Contínuo ou Intermitente |
Formulário de Contato | 1 NO ou 1 NC |
Material de contato | AgCdO / AgCuO |
Carga Nominal de Contato Auxiliar (Peças Opcionais) | 2A / 48VDC, 5A / 24VDC |
Padrão Técnico | GB14048.4-2010 |
AMBIENTE DE USO
Altitude | ≤2Km | Temperatura ambiente | -25 ~ + 55 ℃ |
Grau de Proteção Internacional | IP50 | Tipo de instalação | III |
Maneira de instalar | Qualquer | Vibração | 2,5 g (5 ~ 50) Hz |
Impacto | 50g, 11ms (onda semi-senoidal) | ||
DIAGRAMA ESQUEMÁTICO
DIAGRAMA DE INSTALAÇÃO
