Descrição do Produto

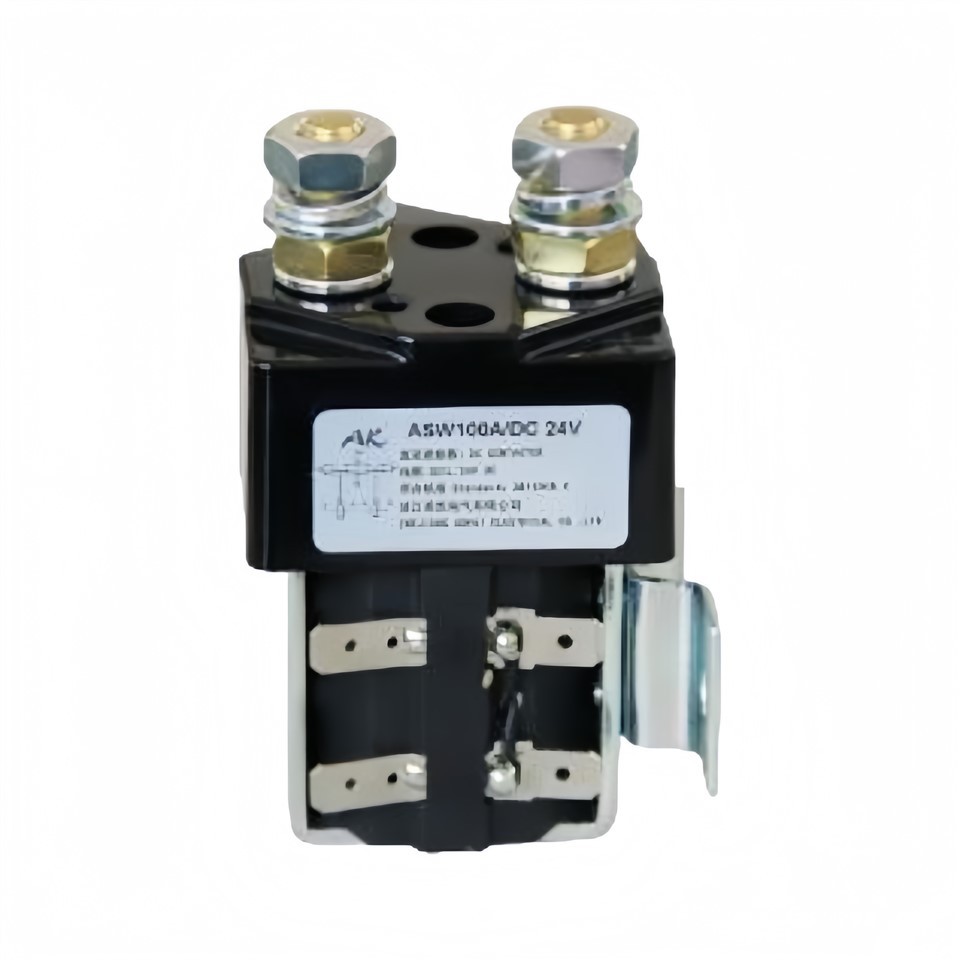

ASW100 12V / 24V / 36V / 48V / 60V / 72V / 84V / 120VDC 100A Use d Para Veículos Elétricos e Máquinas de Engenharia AOKAI DC Contator
ASW100 desenvolve para cargas ininterruptas que é de 100 ampères. A corrente ininterrupta é utilizada na condição de requisitos de comutação de carga não-ou menos frequentes (mantém uma menor resistência de contacto). A tensão da bobina avaliado pode ser projetada de 12VDC a 120VDC de acordo com a exigência dos clientes. O formulário de contato ASW100 também pode ser personalizado para SPST-NO ou SPST-NC. O ASW100 tem terminais M8 stud que apertou dentro da gama 8-9Nm, e 6.3mm pá terminais para conexões de bobina. A montagem é feita através de furos roscados M4 (4 fora por lado) ou suportes de montagem. Os orifícios roscados e os suportes de montagem podem ser fornecidos montados ou embalados separadamente.
O ASW100 foi projetado para cargas de corrente contínua, incluindo motores usados em veículos elétricos, como caminhões industriais e aplicações de telecomunicações e distribuição de energia.
| Marca: AK / AOKAI Nome: DC Contactor Modelo: ASW100 / SW80 Tensão avaliado: DC12V / 24V / 36V / 48V / 60V / 72V / 84V / 120V etc.Corrente Nominal: 100A Dimensão: 33 * 36 * 88 (milímetros) Peso: Cerca de 200g |
|
ESPECIFICAÇÃO
Tensão nominal da bobina | DC12V, 24V, 36V, 48V, 60V, 72V, 84V, 120V etc. |
Corrente nominal do circuito principal (A) | 100A |
Falha de tensão de contato do circuito principal (carga: 100A) | ≤80mV |
Sob (20 ± 5) ℃, Tensão de Resfriamento | ≤ 70% |
Sob (20 ± 5) ℃, Tensão de Saída de Resfriamento | ≥ 5%, ≤ 40% |
Flutuação Aceitável Faixa de Voltagem da Bobina | ± 20% |
Pull-in Time (N / O Contatos para fechar) | ≤ 30ms |
Tempo de desativação (N / O Contatos a serem abertos) | ≤20ms |
O tempo máximo de desconexão dos contatos | ≤ 5ms |
Resistência de isolamento | ≥50MΩ |
Rigidez dielétrica | 50Hz / 60Hz 1000VAC / 1min |
Corrente de sobrecarga | ≤ 7Ie, ≤ 1s |
Consumo de potência da bobina (W) | ≤ 7,0 W |
Vida elétrica | 20.000 vezes |
Vida Mecânica | 300 mil vezes |
Modo de trabalho | Contínuo ou Intermitente |
Formulário de Contato | 1 NO ou 1 NC |
Material de contato | AgCdO / AgCuO |
Carga Nominal de Contato Auxiliar (Peças Opcionais) | 2A / 48VDC, 5A / 24VDC |
Padrão Técnico | GB14048.4-2010 |
AMBIENTE DE USO
Altitude | ≤2Km | Temperatura ambiente | -25 ~ + 55 ℃ |
Grau de Proteção Internacional | IP50 | Tipo de instalação | III |
Maneira de instalar | Qualquer | Vibração | 2,5 g (5 ~ 50) Hz |
Impacto | 50g, 11ms (onda semi-senoidal) | ||
DIAGRAMA ESQUEMÁTICO
DIAGRAMA DE INSTALAÇÃO
